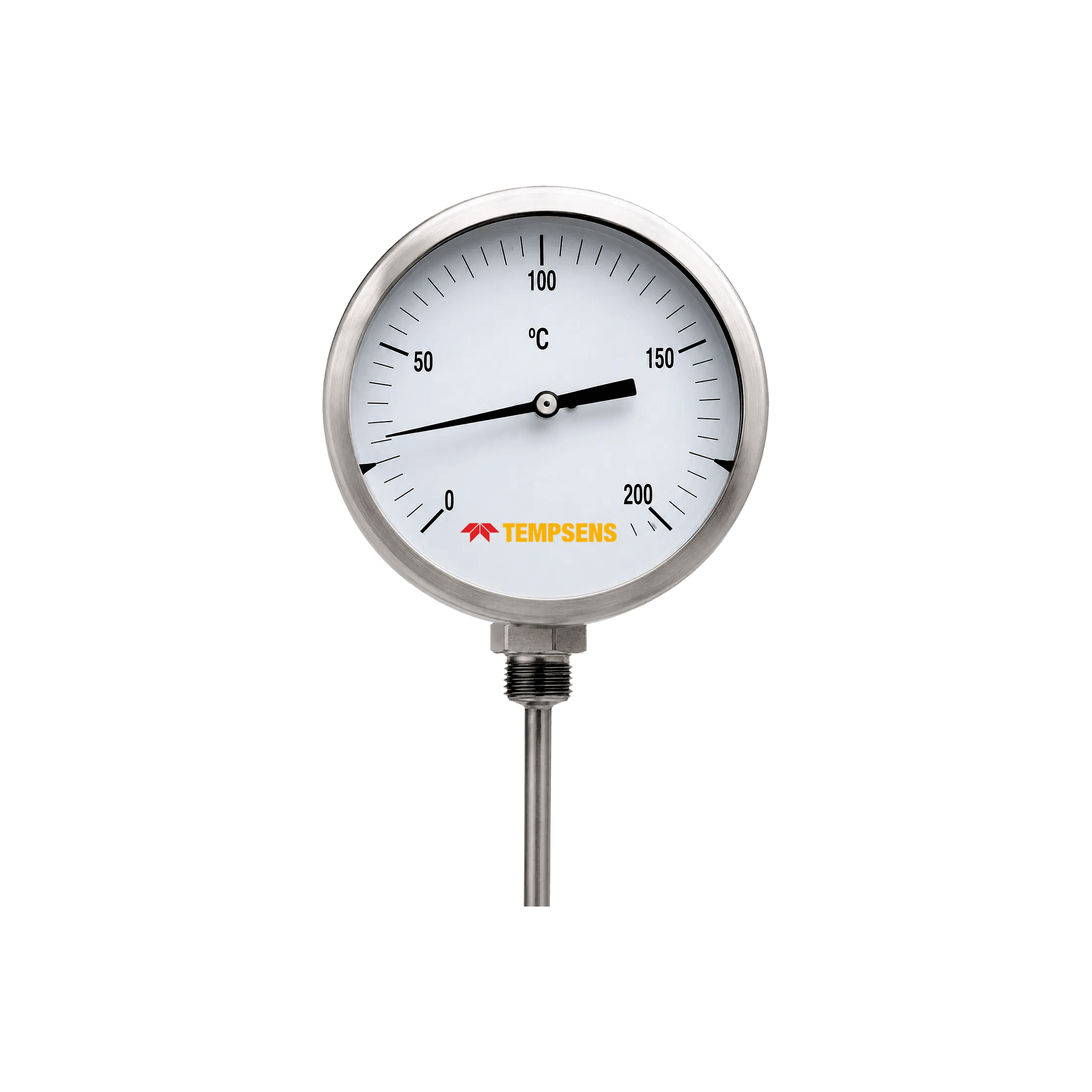

Thermomètre bimétallique TMC50-3 à montage coudé

TEMPSENS · TMC50-3

Thermomètre bimétallique TMC50-3 à montage coudé

Plage de température : -50 jusqu'à 600°C

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Thermomètres à cadran

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
ConceptionEN 13190
Tolérance±1.0% of full scale
Température ambiante-20…+60°C
Limites de surcharge110% full scale
Pression nominale de la tige25 bar (Without thermowell)
SouduresSoudage TIG à l'arc sous argon
Version standardVersion standard
Diamètre du cadran80mm /100mm/150 mm
Étendue-50 up to 600°C
MontageArrière centré avec coude
Dimension de la tige6.0 mm / 8.0 mm / 9.5 mm / 12 mm
Indice de protectionIP 65
Longueur de la tige150 mm standard up to 1000 mm
RaccordementRaccord orientable
Raccord process½" NPT (M) / ½" BSP (M)
MatériauMatériau de construction
Élément sensibleBilame enroulé
Matériau du boîtier et de la lunetteAISI 304 SS
Matériau de la tigeAISI 316 SS
RaccordementAISI 316 SS
CadranAluminium, graduation noire sur fond blanc
AiguilleRéglage du zéro, aluminium, revêtement poudre noir
JointsNeoprene / NBR
HublotVerre plat
Versions rempliesVersions remplies
HublotVerre de sécurité incassable
Liquide amortisseurGlycerin 99.7% / 80% / 60% [Max temperature range limit 100°C]
Huile siliconeHuile silicone
HublotVerre de sécurité incassable
Joints, disque de sécurité et bouchon de remplissageNBR / Viton
Liquide amortisseurSilicon oil DC 200 [Max temperature range limit 200°C]
Effet de la températureWhen temperature of the measuring system deviates from reference temperature (+20°C): max ±0.4% / 10K of full scale value.

Description détaillée

Le thermomètre bimétallique à montage coudé est destiné à l'indication de température locale. Il répond aux situations où le montage droit est impossible ou la visibilité du cadran réduite. Le principe du thermomètre à lame bimétallique repose sur la dilatation et la contraction thermiques de deux métaux assemblés en une lame. Ce mécanisme entraîne l'aiguille sur l'échelle. Avec son corps en acier inoxydable, une exactitude de ±1,0 % de la pleine échelle et des étendues de mesure allant jusqu'à 600 °C, ce thermomètre convient aux applications sur liquides et gaz, en pétrole et gaz, chimie, pétrochimie, agroalimentaire et industrie générale. • Construction entièrement soudée en acier inoxydable. • Exactitude de classe 1. • Version sèche, remplissable ou remplie de liquide. • Conforme aux normes EN 13190 et ASME B40.200.
