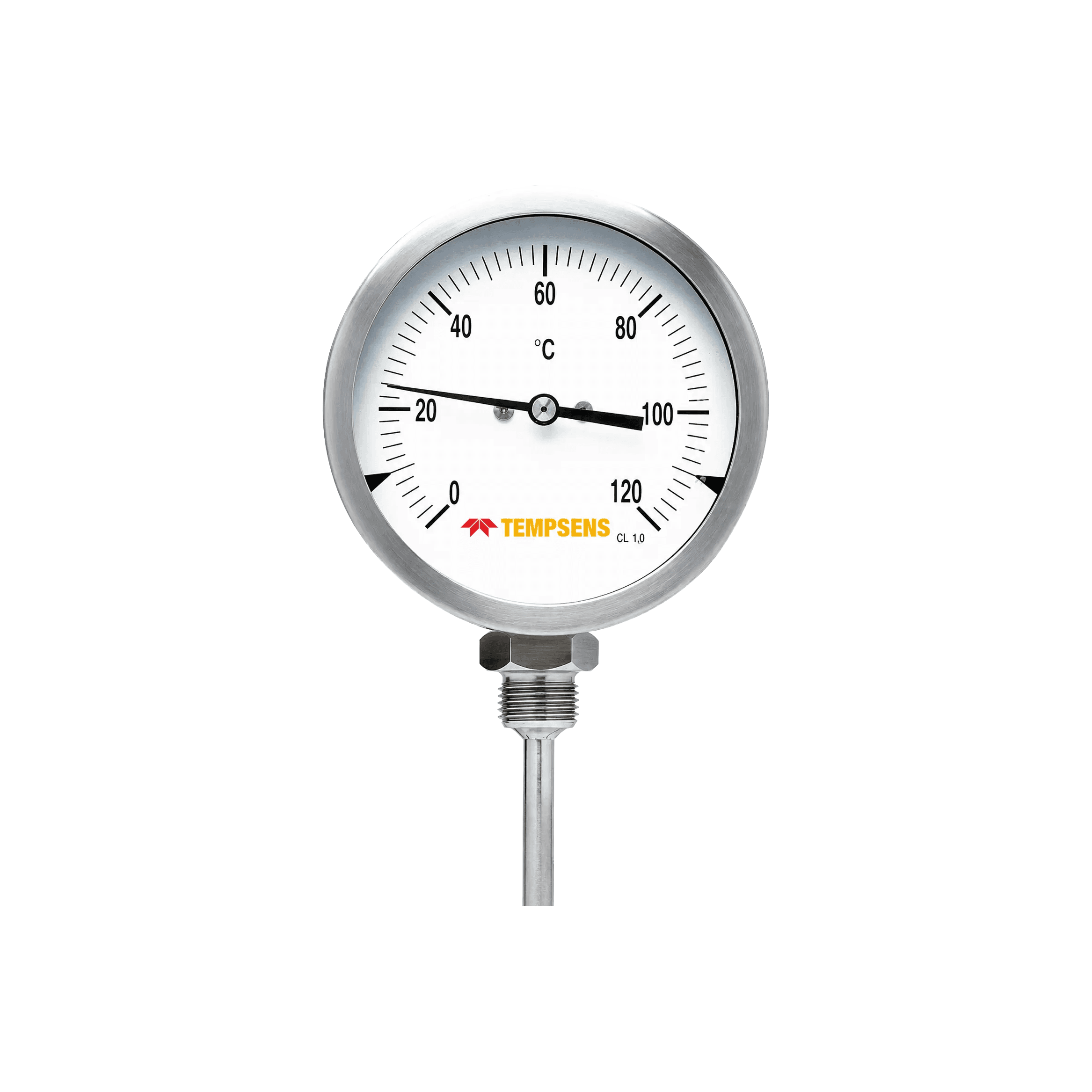

Thermomètre bimétallique TMC50-2 à raccord orientable

TEMPSENS · TMC50-2

Thermomètre bimétallique TMC50-2 à raccord orientable

Plage de température : -50 jusqu'à 600°C

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Thermomètres à cadran

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
ConceptionEN 13190
Tolérance±1.0% of full scale
Température ambiante-20…+60°C
Limites de surcharge110% full scale
Pression nominale de la tige25 bar (Without thermowell)
SouduresSoudage TIG à l'arc sous argon
Version standardVersion standard
Diamètre du cadran80mm /100mm/ 115mm / 150 mm
Étendue-50 up to 600°C
MontageArrière centré avec bride orientable
Dimension de la tige6.0 mm / 8.0 mm / 9.5 mm / 12 mm
Indice de protectionIP 65
Longueur de la tige150 mm standard up to 1000 mm
RaccordementRaccord orientable
Raccord process½" NPT (M) / ½" BSP (M)
MatériauMatériau de construction
Élément sensibleBilame enroulé
Matériau du boîtier et de la lunetteAISI 304 SS
Matériau de la tigeAISI 316 SS
RaccordementAISI 316 SS
CadranAluminium, graduation noire sur fond blanc
AiguilleRéglage du zéro, aluminium, revêtement poudre noir
JointsNeoprene / NBR
HublotVerre plat
Versions rempliesVersions remplies
GlycérineGlycérine
HublotVerre de sécurité incassable
Liquide amortisseurGlycerin 99.7% / 80% / 60% [Max temperature range limit 100°C]
Huile siliconeHuile silicone
HublotVerre de sécurité incassable
Joints, disque de sécurité et bouchon de remplissageNBR / Viton
Liquide amortisseurSilicon oil DC 200 [Max temperature range limit 200°C]
Effet de la températureWhen temperature of the measuring system deviates from reference temperature (+20°C): max ±0.4% / 10K of full scale value.

Description détaillée

Tempsens propose des thermomètres bimétalliques à raccord orientable pour les applications où la visibilité du cadran et la souplesse d'installation sur site sont déterminantes. Le bras réglable permet de placer aisément la tête du thermomètre à un angle de vue qui rend la lecture du cadran facile. Cette version convient parfaitement aux conduites, aux réservoirs, aux capacités et aux autres équipements de procédé, là où un montage classique n'offrirait pas une lisibilité suffisante. De construction industrielle, ces thermomètres assurent une indication directe et fiable de la température pour tous les fluides liquides et gazeux : pétrole et gaz, produits chimiques, pétrochimie, agroalimentaire et applications de procédé générales. • Construction entièrement soudée en acier inoxydable. • Conforme aux normes EN 13190 et ASME B40.200. • Exactitude de classe 1. • Version sèche, remplissable ou remplie de liquide. • Réglage du zéro accessible de l'extérieur. • Raccord orientable dans toutes les directions.
