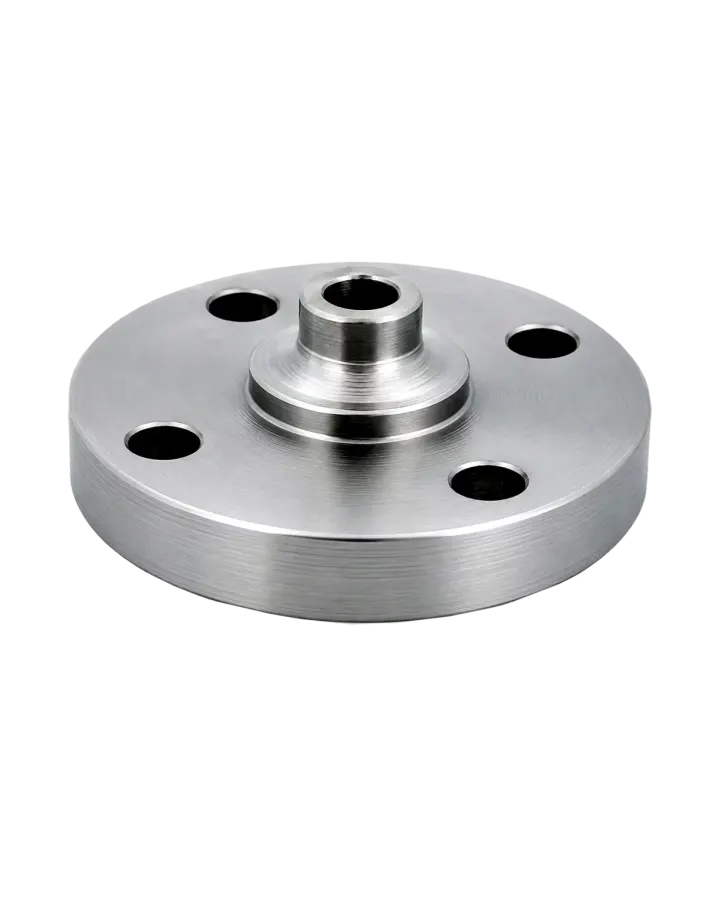

TEMPSENS · TMC20-1
Séparateur à membrane à bride TMC20-1, entièrement soudé ou vissé — Étendue de mesure : −1 à 21 bar en version Éco, −1 à 70 bar en version standard, 100 à 400 bar en version haute
Catégorie : Capteurs industriels · Séparateurs à membrane
| Caractéristique | Valeur |
|---|---|
| Généralités | Général |
| Conception de bride | ANSI B16.5 / EN 1092-1 / BS-10 |
| Température de stockage | -40…+65°C |
| Température de service | 370°C max |
| Soudures | Membrane et autres pièces soudées TIG sous argon |
| Version standard | Version standard |
| Type de séparateur | -1…0…21 bar [Eco] / -1…0…70 bar [Standard] / 100…400 bar [High pressure] |
| Raccordement | ½" NPT (F) / ½" BSP (F) |
| Fluide de remplissage | Silicon DC 200 [-40…205°C] |
| Raccord process | Bride selon norme |
| Type de portée de bride | Flat Face / Raised Face / Ring Type Joint |
| Parties en contact | Protection des parties en contact |
| Revêtement de la chambre inférieure [code E67] | Lining on bottom chamber [Code E67] |
| Matériau | PTFE - 2 mm thick |
| Température de service | 200°C max. |
| Revêtement de la membrane [code E68] | Lining on Diaphragm [Code E68] |
| Matériau | PTFE - 100 Micron thick |
| Température de service | 150°C max |
| Revêtement de la chambre inférieure et de la membrane [code E69] | Coating on Bottom chamber & diaphragm [Code E69] |
| Matériau | PTFE [appliqué par pulvérisation et cuit au four] |
| Température de service | 150°C max. |
| Matériau | Matériau de construction |
| Élément sensible | Membrane |
| Haut | ASTM A105 / AISI 304 SS / AISI 316 SS |
| Membrane | AISI 316L SS / Monel 400 / Hastelloy C-276 Inconel 600 / Titanium / Tantalum |
| Joints | PTFE [ranges ≤ 70 bar] / Metal [ranges ≥100 bar] |
| Bas | ASTM A105 / AISI 304SS AISI 316 SS / AISI 316L SS / Monel / Titanium Hastelloy C-276 / Tantalum / PVC / PVDF Polypropylene / PTFE |
| Brides d'accouplement et visserie | Inox plaqué |
| Capillaire | AISI 304 SS / AISI 316 SS |
| Armure | AISI 304 SS / AISI 316 SS / PVC |
| Distance déportée | 0.25 Mtr. to 15 Mtr. |

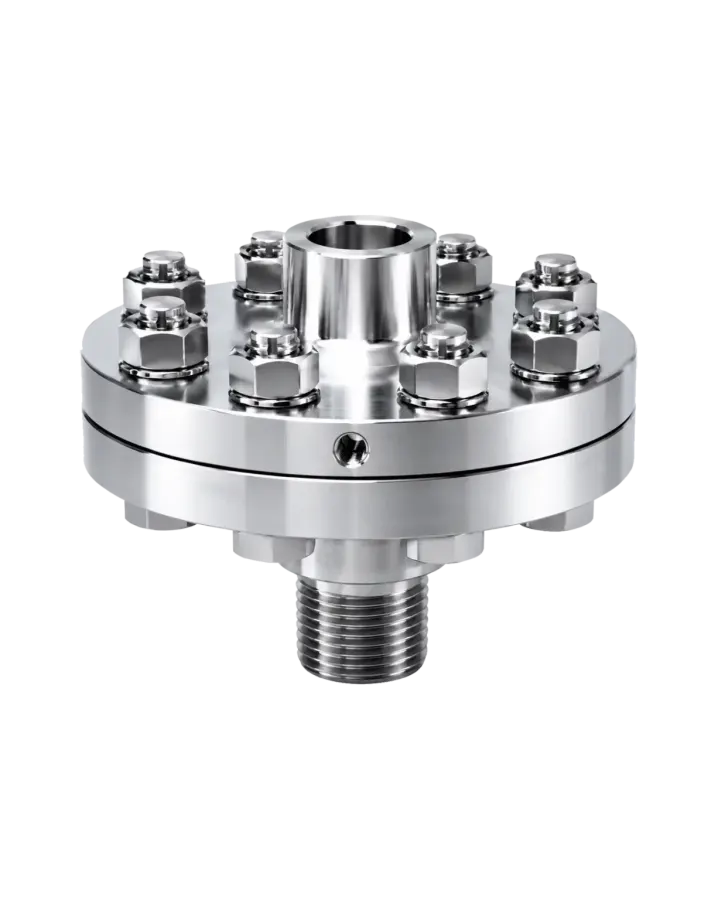

TEMPSENS · TMC22-2
Séparateur à membrane à bague tournante TMC22-2 — Étendue de mesure : −1 à 70 bar en version standard, 100 à 210 bar en haute pression 1, 250 à 400 bar en haute pression 2.

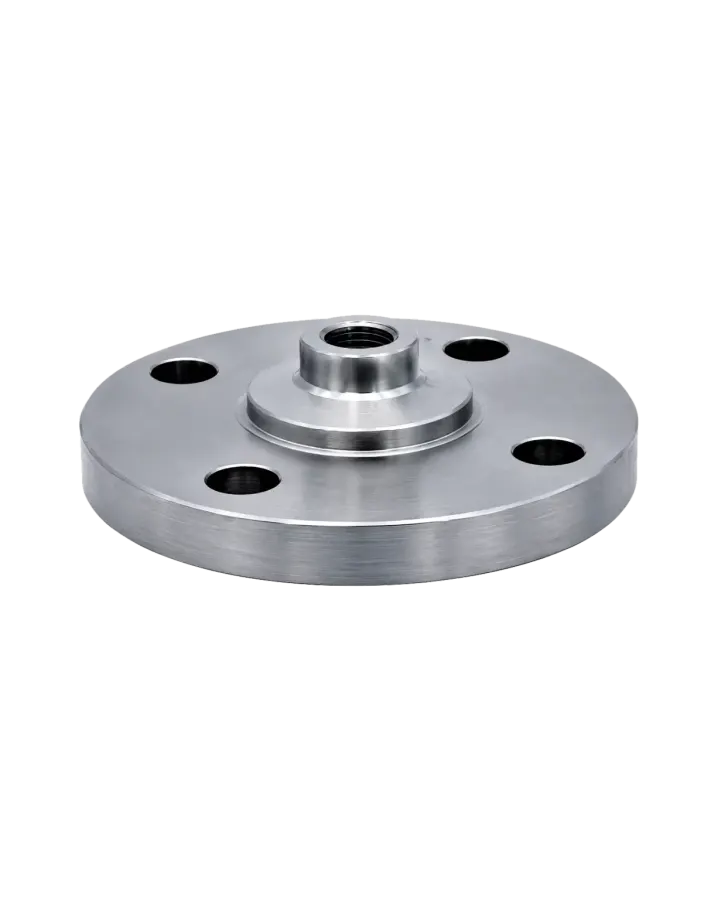

TEMPSENS · TMC29-2
Séparateur à membrane à bride soudée TMC29-2 — Étendue de mesure : −1 à 250 bar pour les brides de 1,5″ et plus, 4 à 250 bar pour les brides de ½″ à 1″.

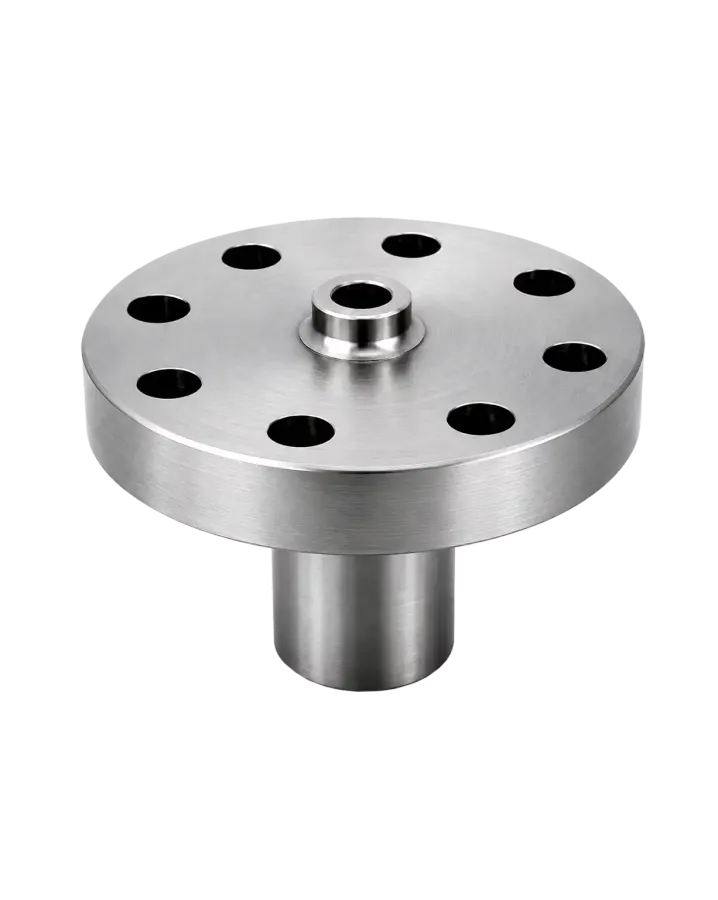

TEMPSENS · TMC20-2
Séparateur à membrane à bride TMC20-2, col rallongé — Étendue de mesure : −1 à 21 bar en version Éco, −1 à 70 bar en version standard, 100 à 400 bar en version haute pression.

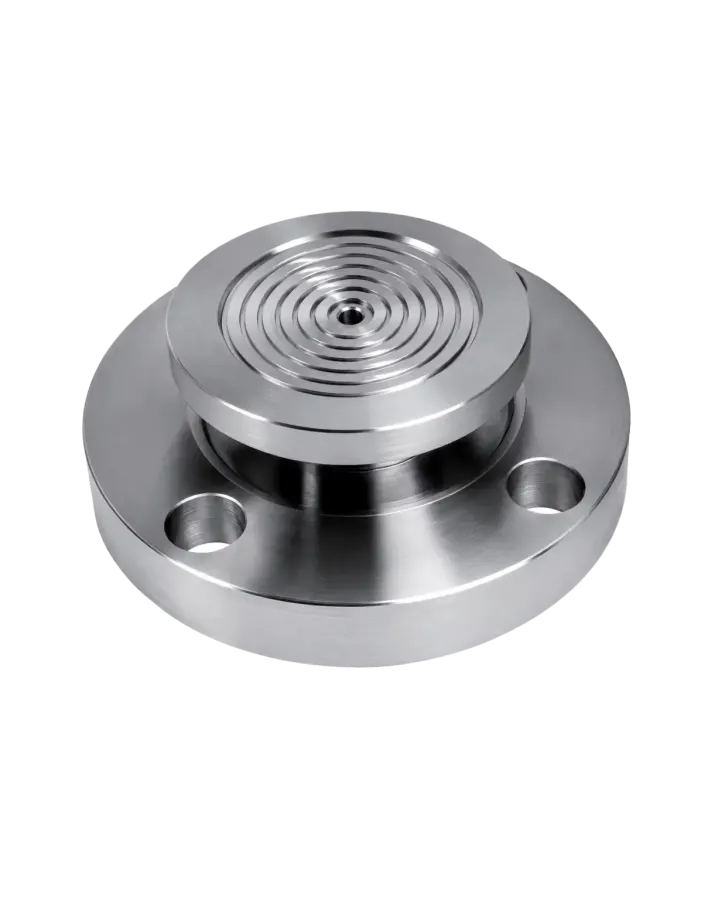

TEMPSENS · TMC29-3
