TEMPSENS · TMC18-2

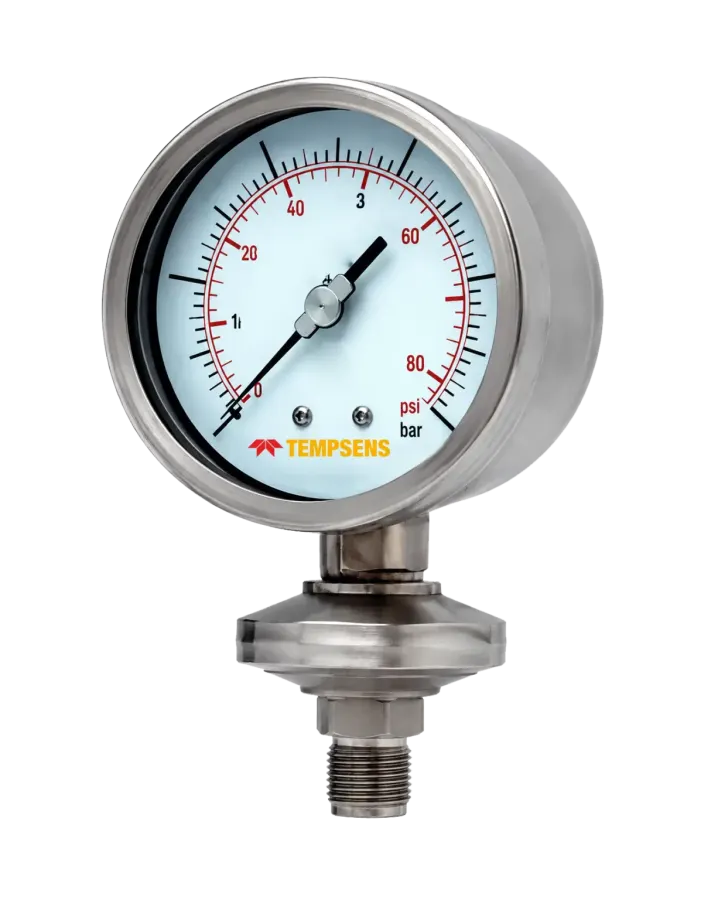

Séparateur à membrane entièrement soudé TMC18-2 avec manomètre
Séparateur à membrane entièrement soudé TMC18-2 avec manomètre — Exactitude : ±1,6 % de la pleine échelle.
Catégorie : Capteurs industriels · Manomètres sur séparateurs
Spécifications par modèle
| Caractéristique | Valeur |
|---|---|
| Généralités | Général |
| Conception | EN 837-3 |
| Tolérance | ±1.6% of full scale |
| Température ambiante | -40…+65°C [without dampening liquid] -20…+65°C [with dampening liquid] |
| Température de service | 10…150°C max. |
| Limites de pression | Steady pressure up to FS value Fluctuating pressure up to 90% of FS value Short time 1.3 x FS value for range up to 100 bar Short time 1.15 x FS value for range above 100 bar |
| Soudures | Soudage TIG à l'arc sous argon |
| Version standard | Version standard |
| Diamètre du cadran | DN100 |
| Étendue | -1…600 bar |
| Montage | Direct, raccord en partie basse |
| Raccord process | Sans bride de fixation |
| Liquide de remplissage du séparateur | Glycerine [10°C to 150°C] |
| Indice de protection | IP 65 |
| Exécution | Dry / Dry but fillable |
| Matériau | Matériau de construction |
| Élément sensible | Membrane |
| Matériau du boîtier et de la lunette | AISI 304 SS (Bayonet type) |
| Membrane, tube de Bourdon et embase | AISI 316L SS |
| Mécanisme | AISI 304 SS |
| Cadran | Aluminium, graduation noire sur fond blanc |
| Aiguille | Fixe, aluminium, revêtement poudre noir |
| Joints | Néoprène |
| Hublot | Plexiglas |
| Versions remplies | Version remplie |
| Glycérine | Glycérine |
| Hublot | Plexiglas |
| Liquide amortisseur | Glycerin 99.7% |
| Effet de la température | When temperature of the measuring system deviates from reference temperature (+20°C) : max error 0.4% / 10K of true scale value. |
Description détaillée
Séparateur à membrane entièrement soudé TMC18-2 avec manomètre.
Caractéristiques :
Exactitude : ±1,6 % de la pleine échelle.
Indice de protection : IP 65.
Température ambiante : −40 à +65 °C sans liquide d'amortissement, −20 à +65 °C avec liquide d'amortissement.
Domaines d'emploi :
Sanitaire, agroalimentaire et boissons.
Contacts électriques en option.
Sortie transmetteur en option.
Référence : TMC18-2
Domaines d’application
Versions remplies
Industries laitière et de la crème glacée
Industries pharmaceutiques
Applications de stérilisation
