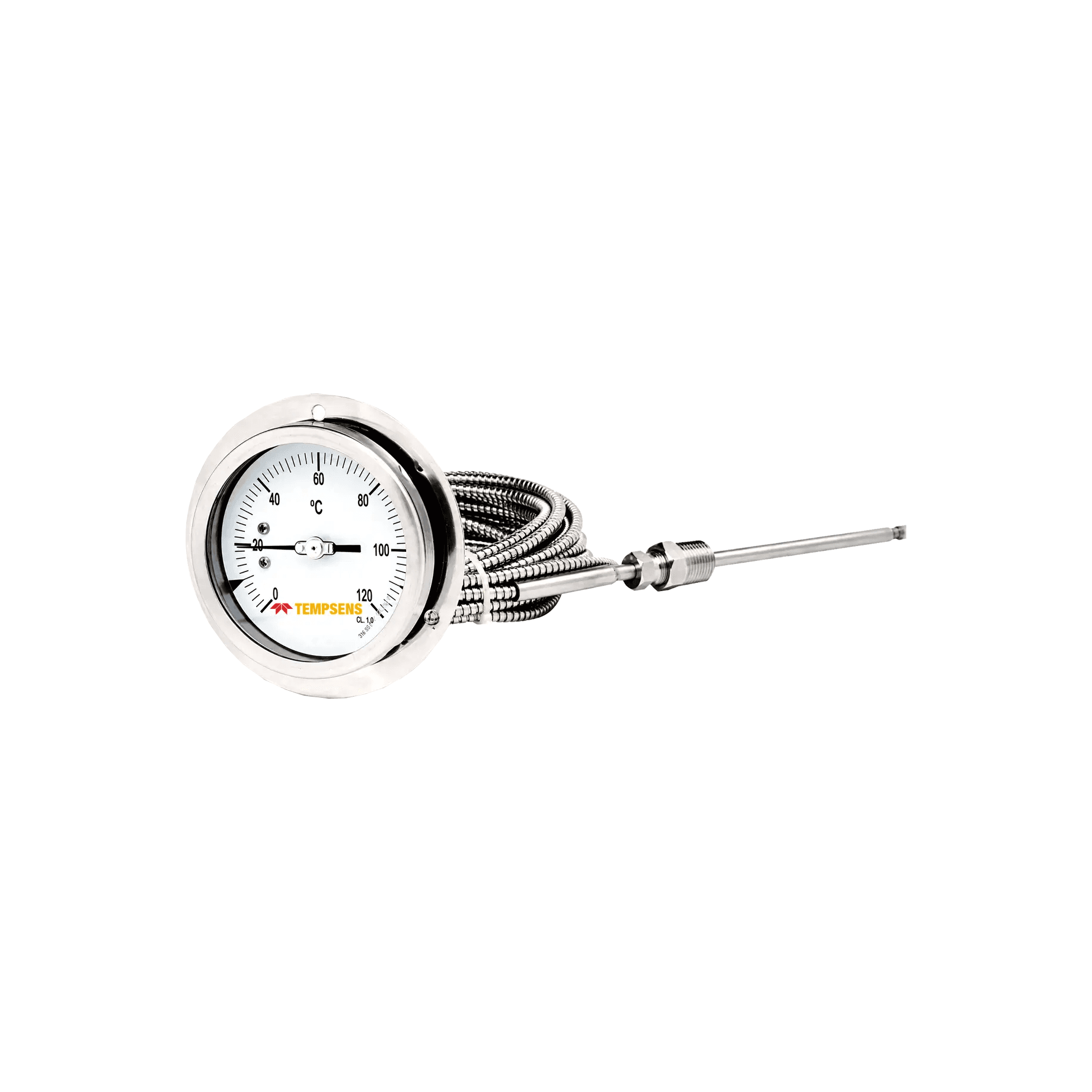

Thermomètre à dilatation de gaz TMC51-2, réglage du zéro extérieur

TEMPSENS · TMC51-2

Thermomètre à dilatation de gaz TMC51-2, réglage du zéro extérieur

Plage de température : -50 jusqu'à 800°C

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Thermomètres à cadran

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
ConceptionEN 13190
Tolérance±1.0% of full scale
Température ambiante-20…+60°C
Température de stockage-50…+70°C without liquid dampening -20…+60°C with liquid dampening
Limites de surcharge110% full scale
Pression nominale de la tige25 bar (Without thermowell)
SouduresSoudage TIG à l'arc sous argon
Version standardVersion standard
Diamètre du cadran100 mm / 150 mm / 250 mm
Étendue-50 up to 800°C
MontageRaccord direct en partie basse
Dimension de la tige6.0 mm / 8.0 mm / 9.5 mm / 12 mm
Indice de protectionIP 65
Longueur de la tige150 mm standard up to 3000 mm
RaccordementRaccord orientable
Raccord process½" NPT (M) / ½" BSP (M)
MatériauMatériau de construction
Élément sensibleBulbe de sonde rempli de gaz inerte
Matériau du boîtier et de la lunetteAISI 304 SS
Matériau de la tigeAISI 316 SS
RaccordementAISI 316 SS
CadranAluminium, graduation noire sur fond blanc
AiguilleMicro-réglage du zéro, aluminium, revêtement poudre noir
JointsNeoprene / NBR
HublotVerre plat
Versions rempliesVersions remplies
GlycérineGlycérine
HublotVerre de sécurité incassable
Liquide amortisseurGlycerin 99.7% / 80% / 60% [Max temperature range limit 100°C]
Huile siliconeHuile silicone
HublotVerre de sécurité incassable
Joints, disque de sécurité et bouchon de remplissageNBR / Viton
Liquide amortisseurSilicon oil DC 200 [Max temperature range limit 200°C]
Effet de la températureWhen temperature of the measuring system deviates from reference temperature (+20): max ±0.4% / 10K of full scale value.
