Câble d'instrumentation IP-101

TEMPSENS · IP-101

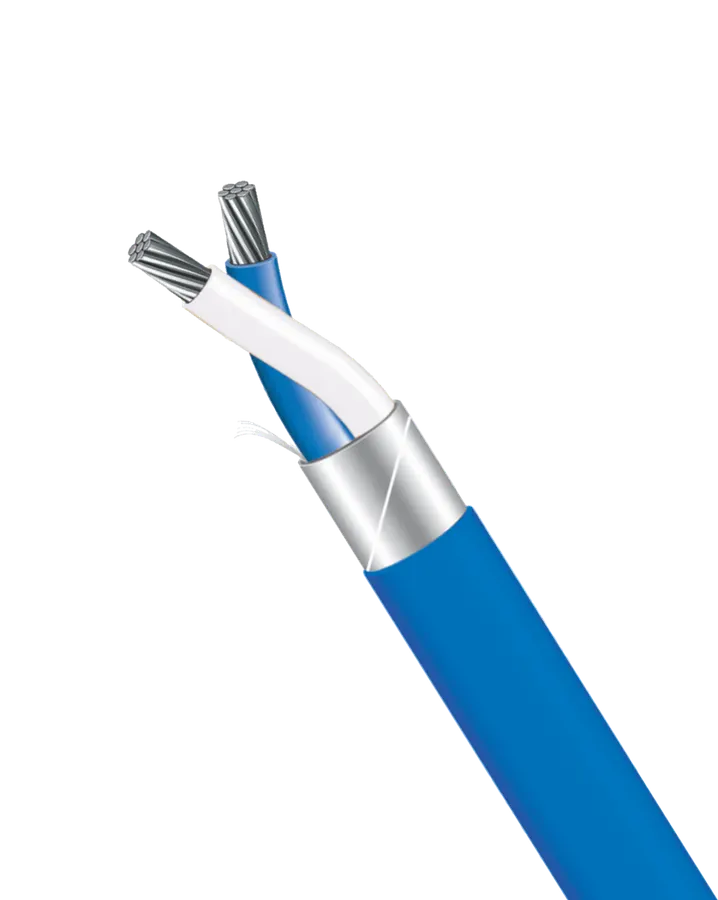

Câble d'instrumentation IP-101

Câble d'instrumentation IP-101 — Construction : PVC — aluminium-polyester — PVC, service jusqu’à 90 °C.

Demander un devis

Catégorie : Capteurs industriels · Câbles d’instrumentation & de commande

Spécifications par modèle

Code de commande du câbleType de conducteurNombre de brinsDiamètre de brin (mm)Section (mm²)Diamètre nominal du conducteur toronné (mm)Composition du câbleDiamètre nominal, mm (torsadé)Masse du câble (approx.), kg/km
IP101Massif10.510.200.51Torsadé6.2038.0
Ip102Multibrin70.200.220.56Torsadé5.8040.0
IP103Multibrin70.250.350.75Torsadé6.2046.0
IP104Massif10.810.500.81Torsadé6.7053.0
IP105Multibrin70.300.500.90Torsadé6.6053.0
IP106Multibrin160.200.500.90Torsadé6.6053.0
IP107Multibrin70.370.751.11Torsadé7.0062.0
IP108Multibrin240.200.751.11Torsadé7.0062.0
IP109Massif11.020.811.02Torsadé7.1075.0
IP110Multibrin70.400.881.20Torsadé7.2082.0
IP111Massif11.131.001.13Torsadé7.2090.0
IP112Multibrin140.301.001.30Torsadé7.5090.0
IP113Multibrin320.201.001.30Torsadé7.5090.0
IP114Multibrin70.431.001.30Torsadé7.5090.0
IP115Multibrin400.191.251.40Torsadé7.8098.0
IP116Massif11.291.301.29Torsadé7.60105.0
IP117Multibrin190.301.301.50Torsadé8.00105.0
IP118Multibrin210.301.501.55Torsadé8.40115.0
IP119Multibrin70.531.501.55Torsadé8.40115.0
IP120Multibrin480.191.501.55Torsadé8.40115.0
IP121Multibrin70.672.502.00Torsadé10.5125
IP122Multibrin500.252.502.00Torsadé10.5125
IP123Multibrin350.302.502.00Torsadé10.5125

Description détaillée

Câble d'instrumentation IP-101. Caractéristiques : Conducteur : massif, multibrin, conducteur de grade électrolytique. Cuivre nu ou étamé, selon l'IS 8130:84. Isolation : PVC, PVC haute température ou LSZH. Construction : torsadée. Écran : ruban aluminium-polyester avec fil de continuité en cuivre étamé. Gaine extérieure : PVC, PVC non propagateur de flamme, PVC FRLS, PVC haute température ou LSZH. Température de service : 90 °C. Référence : IP-101
