Indicateur de niveau tubulaire TMC41

TEMPSENS · TMC41

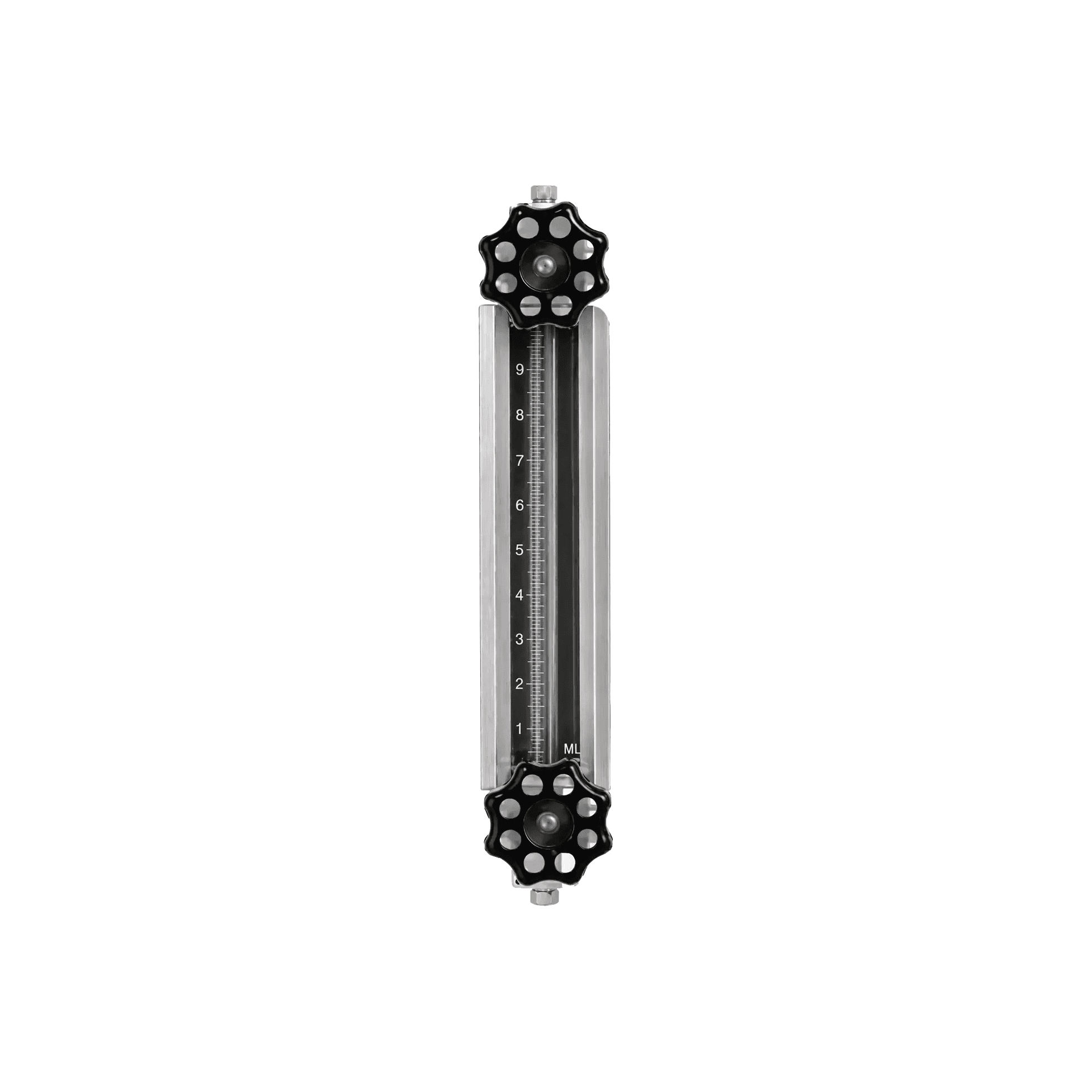

Indicateur de niveau tubulaire TMC41

Indicateur de niveau tubulaire TMC41 — Pression de service maximale : 10 bar.

Demander un devis

Catégorie : Capteurs industriels · Détecteurs et jauges de niveau

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
ConceptionDIN 7081 / BS 3463
TypeIndicateur de niveau tubulaire
Pression de service maximale10 bar
Température de service maximale100°C
OrientationTop+Bottom / Side+Side
RaccordementThreaded / Flanged
Vanne d'isolementChapeau de vanne à boisseau vissé-boulonné
Longueur visibleEqual for Side+Side mounting and lesser by 50 mm in Top+Bottom mounting to CCD
Version standard : montage en partie hauteVersion standard : montage en partie haute
OrientationMontage latéral des deux côtés
Matériau du tube en verreVerre acrylique
Capot de protection en verreProfilé en acier au carbone revêtu poudre
JointsPTFE
Évent½" NPT (F), obturé
Vidange½" NPT (F), obturé
Raccord process1" RF 150# as per ANSI B16.5
Entraxe (CCD)300...6500 mm
ÉchelleAluminium
MatériauMatériau de construction
Protection du verreProfilé en acier au carbone revêtu poudre
Vannes d'isolementAISI 304 SS
JointsPTFE
RaccordementSelon le matériau du corps
ÉchelleAluminum / AISI 304 SS
Plaque d'identificationAISI 304 SS

Description détaillée

Indicateur de niveau tubulaire TMC41. Caractéristiques : Pression de service maximale : 10 bar. Température de service maximale : 100 °C. Domaines d'emploi : Sites pétrochimiques. Industries de procédé et centrales électriques. Usines chimiques et d'engrais. Référence : TMC41 Domaines d’application Indicateur à verre Version économique Lecture nette du niveau de liquide Montage extérieur
