Omega Mesure

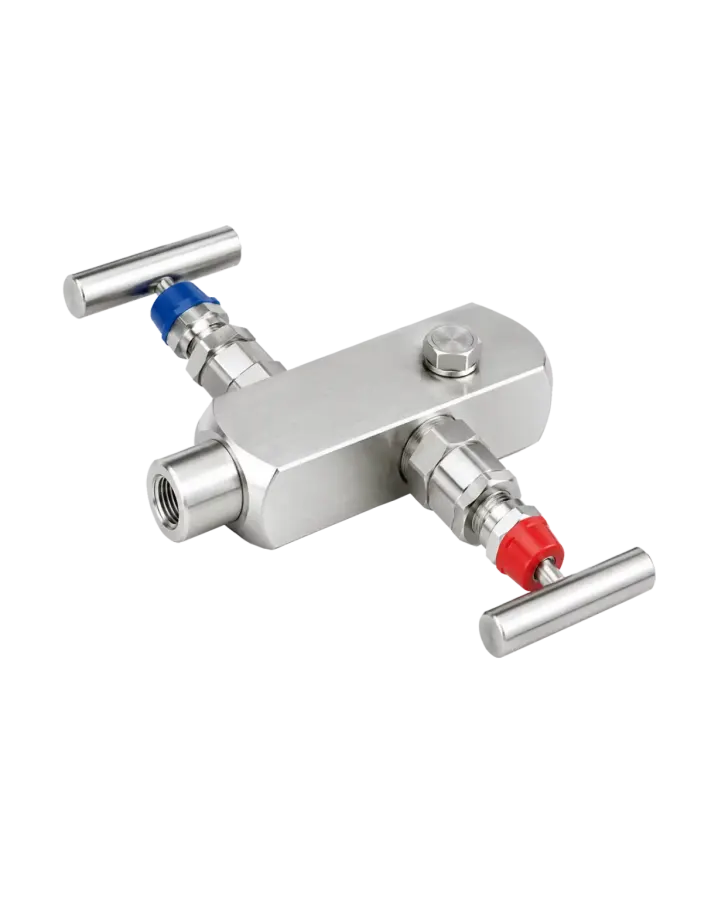

Manifolds TMC35 pour instrumentation

TEMPSENS · TMC35

Manifolds TMC35 pour instrumentation

Manifolds 2, 3 ou 5 vannes pour instrumentation

Demander un devis

Catégorie : Capteurs industriels · Vannes & manifolds

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
FiletageANSI B1.20.1 / BS EN ISO 228-1
Température de stockage-40…+65°C
Pression de service maximale6000 psi
Température de service max.240°C
Version standardVersion standard
Type de manifoldTwo valve / Three valve / Five valve
Type de tigeÀ siège dur
Raccordement½" NPT (F) / ½" BSP (F)
Raccord process½" NPT (M) / ½" BSP (M)
Raccordement1/4" NPT (F), plugged
MatériauMatériau de construction
Corps et chapeauASTM A105 / AISI 304 SS / AISI 316 SS AISI 316L SS / AISI 310 SS / Hastelloy C-276 / Monel
Tige et aiguilleASTM A105 / AISI 304 SS / AISI 316 SS AISI 316L SS / AISI 310 SS / Hastelloy C-276 / Monel
Poignée en TAISI 304 SS
JointsPTFE [≤ 240°C] / GRAPHITE [≤ 430°C]
Pointe d'aiguilleMétal

Description détaillée

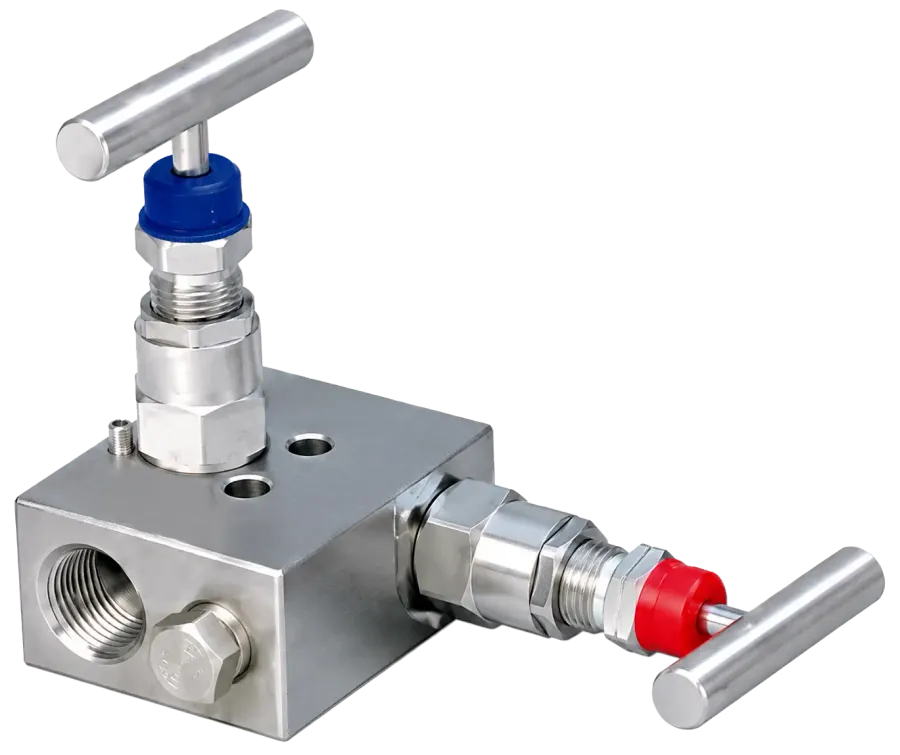

• Manifolds à deux vannes : une vanne d'isolement et une vanne de purge. • Manifolds à trois vannes : deux vannes d'isolement et une vanne de purge. Caractéristiques : Référence : TMC35 Version vapeur : siège dur Pression de service maximale : 6 000 psi Domaines d’application Isolement et purge des manomètres, pressostats et transmetteurs Sectionnement de ligne haute pression Applications liquides et gaz
