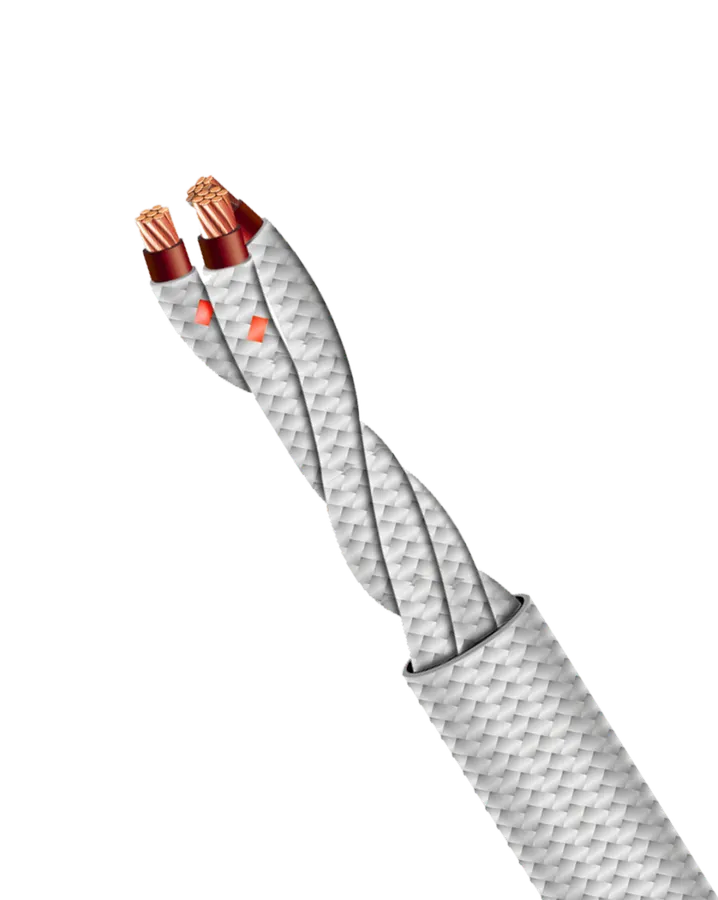

Câble pour sonde à résistance RFG-101
Câble pour sonde à résistance, isolation polyimide et fibre de verre vernie, service jusqu'à 400 °C.
Prix sur demande
Détails
TEMPSENS · RFP-101

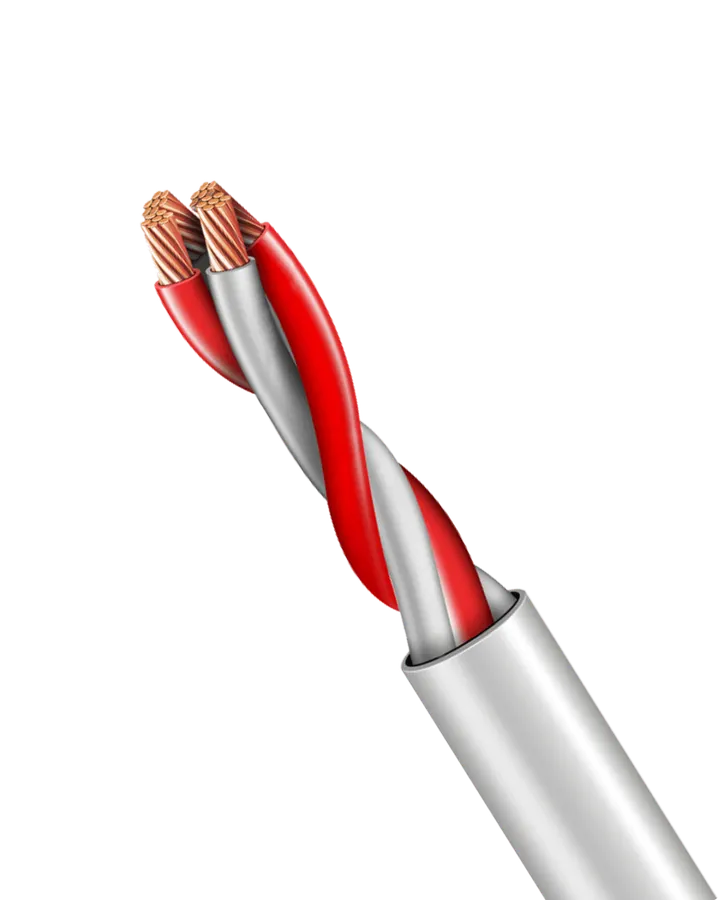

Câble pour sonde à résistance RFP-101
Câble pour sonde à résistance, isolation et gaine FEP extrudé, service jusqu'à 200 °C, code couleur DIN.
Catégorie : Capteurs industriels · Câbles pour sondes à résistance
Spécifications par modèle
| Code de commande du câble | Type de conducteur | Calibre AWG / SWG | Nombre de brins | Diamètre de brin (mm) | Section (mm²) | Diamètre nominal du conducteur toronné (mm) | Composition du câble | Diamètre nominal du câble, mm (plat) | Diamètre nominal du câble, mm (torsadé) | Masse du câble (approx.), kg/km |
|---|---|---|---|---|---|---|---|---|---|---|
| RFP101 | Multibrin | AWG 26/7/34 | 7 | 0.16 | 0.14 | 0.48 | Torsadé | - | 2.4 | 11 |
| RFP102 | Massif | AWG 24 | 1 | 0.51 | 0.2 | 0.51 | Torsadé | - | 2.5 | 15 |
| RFP103 | Multibrin | AWG 24/7/32 OR 7/36 SWG | 7 | 0.2 | 0.22 | 0.61 | Torsadé | - | 2.8 | 16 |
| RFP104 | Multibrin | AWG 22/7/30 | 7 | 0.25 | 0.34 | 0.76 | Torsadé | - | 3.3 | 22 |
| RFP105 | Multibrin | AWG 22/19/34 | 19 | 0.16 | 0.38 | 0.81 | Torsadé | - | 3.4 | 24 |
| RFP106 | Multibrin | 7X32 SWG | 7 | 0.27 | 0.42 | 0.82 | Torsadé | - | 3.4 | 26.0 |
| RFP107 | Multibrin | 16X32 AWG | 16 | 0.20 | 0.50 | 0.90 | Torsadé | - | 3.5 | 29.0 |
| RFP108 | Multibrin | 7X29 AWG | 7 | 0.30 | 0.50 | 0.90 | Torsadé | - | 3.5 | 29.0 |
| RFP109 | Massif | 1 X 20 AWG | 1 | 0.81 | 0.50 | 0.81 | Torsadé | - | 3.5 | 29.0 |
| RFP110 | Multibrin | 7X27 AWG | 7 | 0.37 | 0.75 | 1.11 | Torsadé | - | 4.3 | 40.0 |
| RFP111 | Multibrin | 24X32 AWG | 24 | 0.20 | 0.75 | 1.11 | Torsadé | - | 4.3 | 40.0 |
| RFP112 | Massif | 18 AWG | 1 | 1.02 | 0.81 | 1.02 | Torsadé | - | 4.2 | 43.0 |
| RFP113 | Multibrin | 14X29 AWG | 14 | 0.30 | 1.00 | 1.30 | Torsadé | - | 4.8 | 52.0 |
| RFP114 | Multibrin | 32X32 AWG | 32 | 0.20 | 1.00 | 1.30 | Torsadé | - | 4.8 | 52.0 |
| RFP115 | Multibrin | 7 X 27 SWG | 7 | 0.43 | 1.00 | 1.30 | Torsadé | - | 4.8 | 52.0 |
| RFP116 | Multibrin | 3X22 SWG | 3 | 0.71 | 1.20 | 1.55 | Torsadé | - | 5.5 | 62.0 |
| RFP117 | Multibrin | 40X36 SWG | 40 | 0.19 | 1.25 | 1.40 | Torsadé | - | 5.1 | 65.0 |
| RFP118 | Massif | 16 AWG | 1 | 1.29 | 1.30 | 1.29 | Torsadé | - | 4.8 | 68.0 |
| RFP119 | Multibrin | 19 x 29 AWG | 19 | 0.30 | 1.30 | 1.50 | Torsadé | - | 5.5 | 68.0 |
| RFP120 | Multibrin | 19 X 28 AWG | 19 | 0.32 | 1.50 | 1.60 | Torsadé | - | 5.7 | 72.0 |
| RFP121 | Multibrin | 21X29 AWG | 21 | 0.30 | 1.50 | 1.55 | Torsadé | - | 5.7 | 72.0 |
| RFP122 | Multibrin | 7X24 AWG | 7 | 0.53 | 1.50 | 1.55 | Torsadé | - | 5.7 | 72.0 |
| RFP123 | Multibrin | 48X36 SWG | 48 | 0.19 | 1.50 | 1.55 | Torsadé | - | 5.7 | 72.0 |
Description détaillée
Câble de raccordement pour sondes à résistance, à isolation et gaine en FEP extrudé.
Caractéristiques :
FEP — FEP, service jusqu'à 200 °C.
Conducteur : massif ou multibrin, cuivre nu, nickelé, argenté ou étamé.
Isolation des âmes : FEP extrudé.
Construction : torsadée.
Gaine extérieure : FEP extrudé.
Température de service : 200 °C.
Code couleur : selon DIN.
Référence : RFP-101
Dans la même famille
TEMPSENS · RFG-201

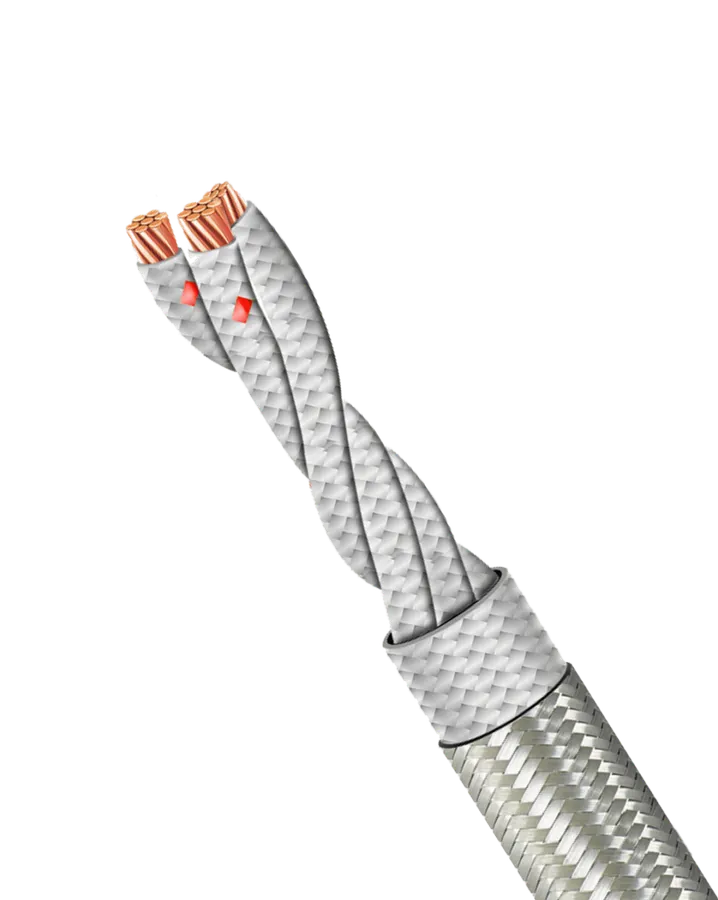

Câble pour sonde à résistance RFG-201
Câble pour sonde à résistance RFG-201 — Construction : fibre de verre — fibre GLASS- inox, service jusqu’à 400 °C.
Prix sur demandeDétails
TEMPSENS · RFP-201

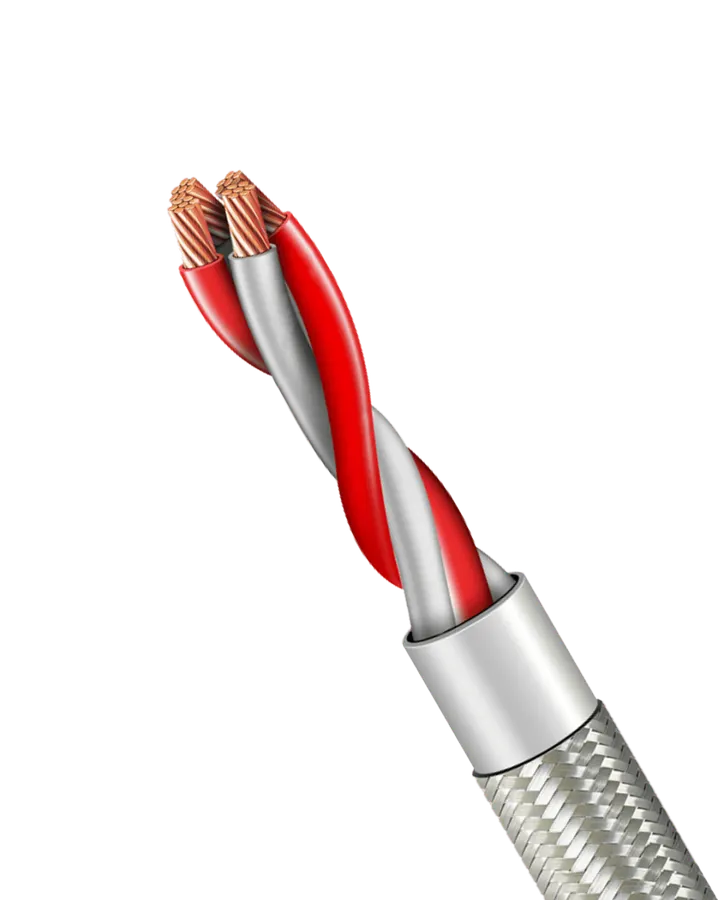

Câble pour sonde à résistance RFP-201
Câble pour sonde à résistance RFP-201 — Construction : FEP — FEP — inox, service jusqu’à 200 °C.
Prix sur demandeDétails
TEMPSENS · RFP-301

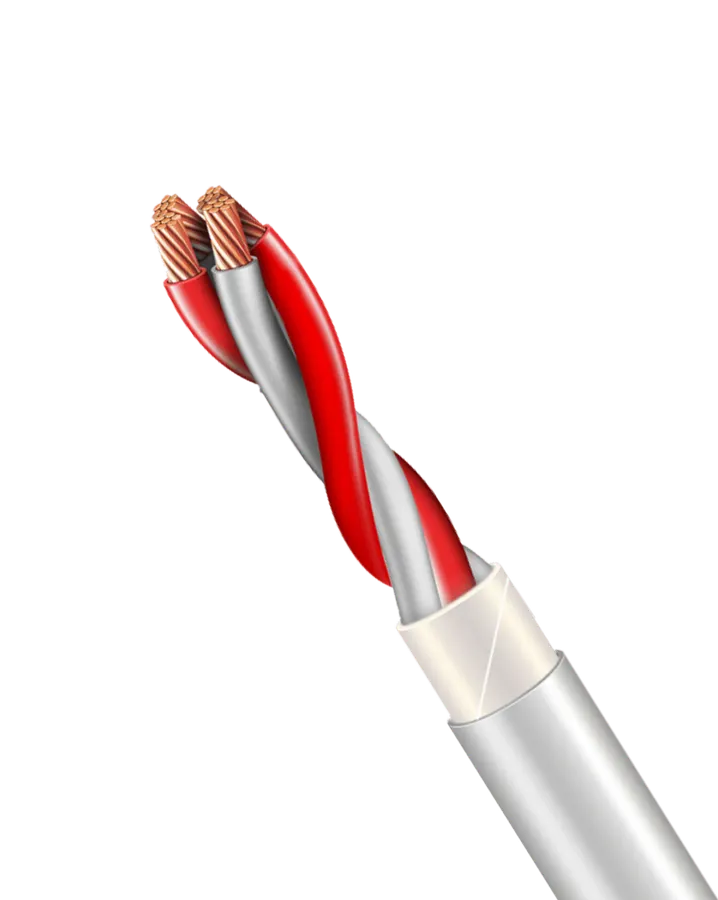

Câble pour sonde à résistance RFP-301
