Thermocouple TI/GL/04 pour distributeur et avant-creuset

TEMPSENS · TI/GL/04

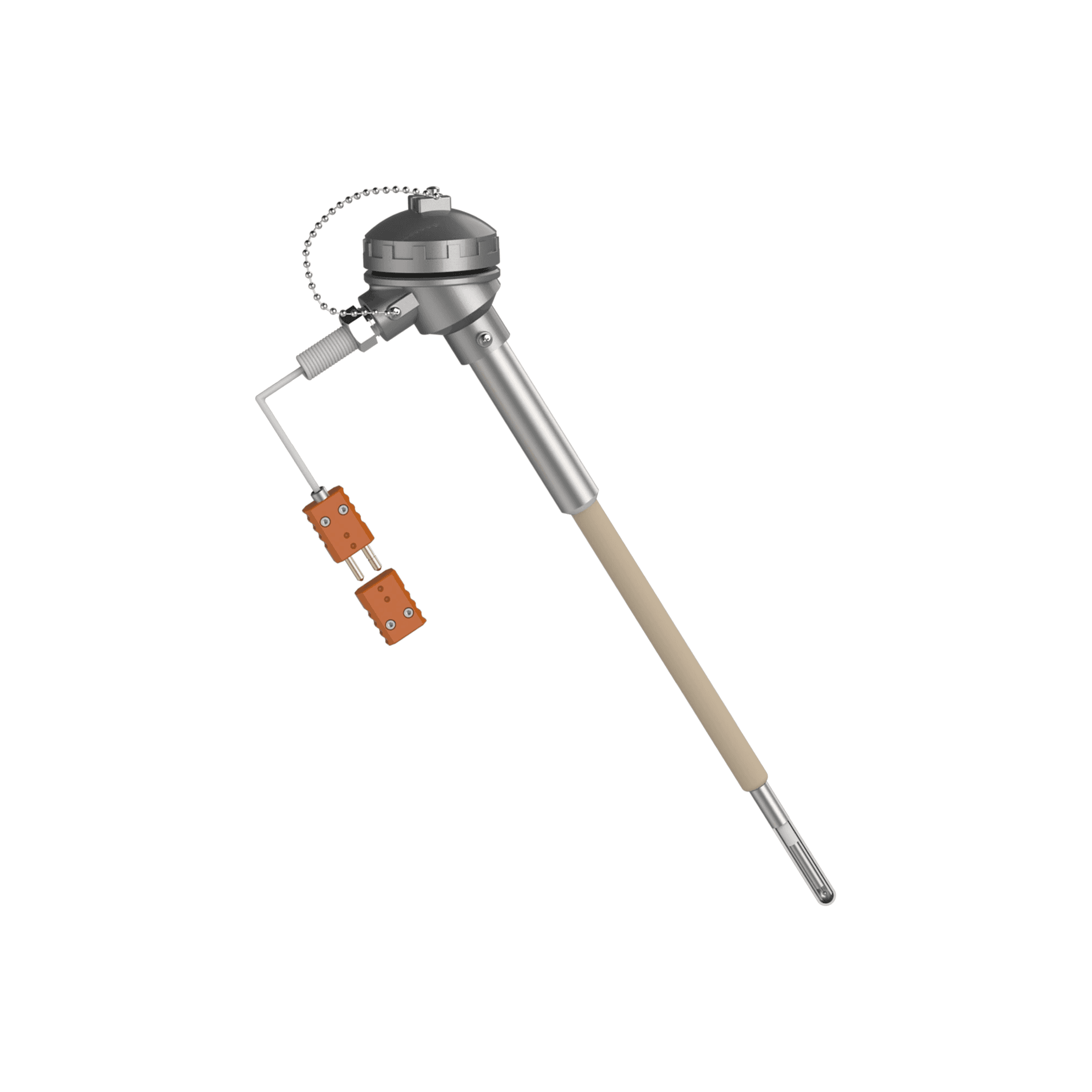

Thermocouple TI/GL/04 pour distributeur et avant-creuset

Distributeur et avant-creuset · versions simplex et tri-niveau

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Thermocouples

Spécifications par modèle

CaractéristiqueValeur
N°Description
1.SS/Aluminium Connection Head IP-67.
2.Chaîne inox
3.Presse-étoupe ½" NPT (M)
4.Holding Tube : (Inconel - 600/SS310).
5.Tube en alumine recristallisée : Ø ext. × Ø int. à préciser
6.Tube intérieur adapté au tube extérieur
7.6 Bore Recry. Alumina Insulating Tube.
8.Hardened PT/PT Alloy Thimble :- OD X THK. suitable to Outer Dimension
9.Ceramic Fibre Insulated Compensating Cable 3/6 Mtrs. long with overall ceramic fiber sleeve.
10.Quick Release Compensated Connectors "R"/ "S"/ "B" Type
a,b,c are distances from tip to bottom, middle & top sensor elements depending on the design.

Description détaillée

Dans les distributeurs et les avant-creusets, la mesure et la régulation de la température sont primordiales. Le système de régulation de l'avant-creuset verrier comprend un système de détection de température et un système de commande. Le système de détection réunit un ensemble de capteurs de température prépositionnés. Les thermocouples simplex à doigt de gant et les thermocouples tri-niveau ou triplex associent un thermocouple bas, un médian et un haut, afin de relever le profil vertical de température du verre en fusion en un emplacement fixe. Les signaux de sortie de ces capteurs sont reçus par les régulateurs du système de commande, qui délivrent alors les signaux de commande et règlent le fonctionnement des dispositifs d'apport de chaleur et de refroidissement. La sortie du thermocouple et l'étalonnage du régulateur doivent être exacts, fiables et répétables. Les thermocouples tri-niveau sont conçus pour obtenir l'homogénéité thermique du verre sortant de l'avant-creuset en vue du formage, cette homogénéité contribuant à une bonne répartition de la paraison dans les moules.
