MSC-RM1

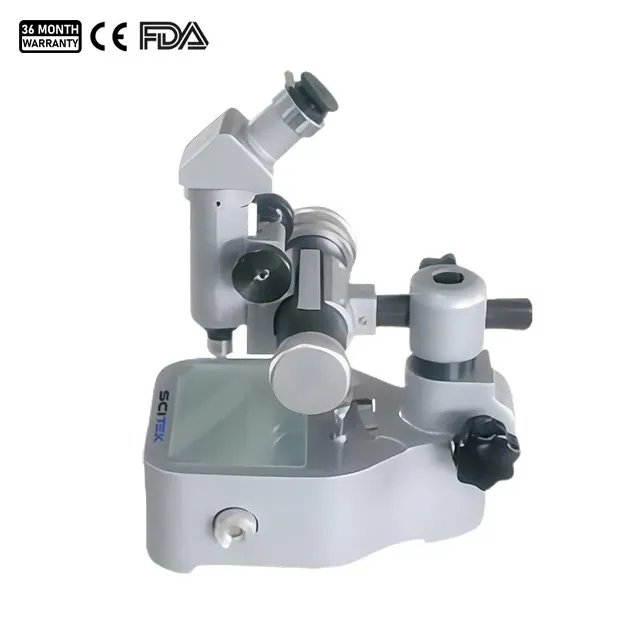

Microscope de mesure MSC-RM1
Microscope de mesure optique pour mesures de longueur, à réflecteur 45° réglable ; utilisé en contrôle et laboratoire (mécanique, métallurgie, optique).
Catégorie : Instruments de mesure · Bases, supports & accessoires
Spécifications par modèle
| Caractéristique | MSC-RM1 |
|---|---|
| Oculaire | 10× |
| Objectif | 3× |
| Grossissement total | 30× |
| Plage de mesure | 0–50 mm |
| Valeur d'échelle | 0,01 mm |
| Précision de mesure | ≤0,015 mm |
| Direction de levage | 0–50 mm, plus petite division ≤0,01 mm |
| Diamètre du champ de vision | ≤4,8 mm |
| Méthode d'observation | Vue oblique à 45°, miroir semi-réfléchissant réglable, chambre à prisme orientable à 360° |
| Structure | Barillet à dispositif magnétique antiglissement, déplacement latéral sur roulement |
| En option | Objectif 8×, anneaux de Newton |
| Dimensions d'expédition (l×P×H) | 26,5×21,5×32 cm |
| Poids brut | 8 kg |
Description détaillée
Le microscope de mesure est un instrument de mesure optique à structure simple, d'utilisation aisée et à large champ d'application. Il permet de distinguer des échantillons de minerai et d'inspecter des plaques d'impression photographiques. Le cadre de mesure peut être détaché de la base et fixé sur une machine-outil pour inspecter directement les pièces usinées. Il est largement utilisé dans les salles de contrôle et laboratoires des secteurs de la mécanique, la métallurgie, l'optique et la recherche.
Caractéristiques :
1. Mesures de longueur : distance entre trous, distance entre la surface de référence et un trait gravé, largeur d'un trait gravé, diamètre extérieur d'un perçage débouchant.
2. Étend aussi le champ d'utilisation des microscopes ordinaires et mesure dans différentes directions.
3. Réflecteur à 45° réglable.
4. Réglage du système optique par engrènement à denture oblique avec un nouveau dispositif antiglissement qui ne glisse jamais.
