TEMPSENS · TMC23

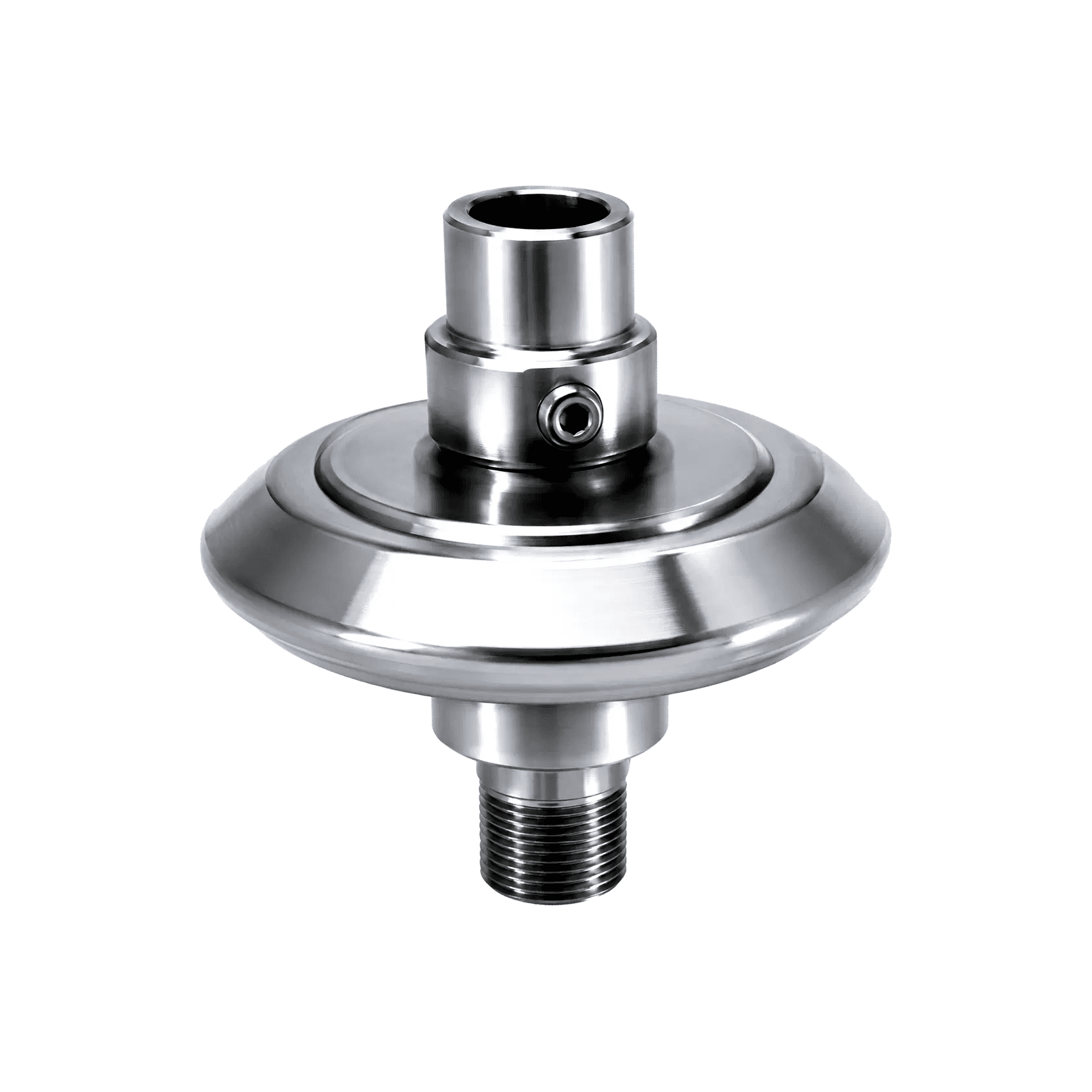

Séparateur à membrane entièrement soudé TMC23, conception compacte — Étendue de mesure : −1 à 2,5 bar en basse pression, 6 à 70 bar en version standard, 100 à 280 bar en haute pres
Catégorie : Capteurs industriels · Séparateurs à membrane
| Caractéristique | Valeur |
|---|---|
| Généralités | Général |
| Filetage | ANSI B1.20.1 / BS EN ISO 228-1 |
| Température de stockage | -40…+65°C |
| Température de service | 370°C max |
| Soudures | Laser welding for Diaphragm and TIG argon arc welding for other parts |
| Version standard | Version standard |
| Type de séparateur | -1…0…2.5 bar [Low Pr.] / 6…70 bar [Standard] 100…280 bar [High Pr. 1] / 350…700 bar [High Pr. 2] |
| Raccordement | ½" NPT (F) / ½" BSP (F) |
| Fluide de remplissage | Silicon DC 200 [-40…205°C] |
| Raccord process | ½" NPT (M) / ½" BSP (M) |
| Matériau | Matériau de construction |
| Élément sensible | Membrane |
| Haut | AISI 304 SS / AISI 316 SS |
| Membrane | AISI 316L SS / Monel 400 / Hastelloy C-276 Inconel 600 / Titanium / Tantalum |
| Bas | AISI 304SS / AISI 316 SS / AISI 316L SS / Monel / Titanium / Tantalum Hastelloy C-276 |
| Capillaire | AISI 304 SS / AISI 316 SS |
| Armure | AISI 304 SS / AISI 316 SS / PVC |
| Distance déportée | 0.25 Mtr. to 15 Mtr. |
