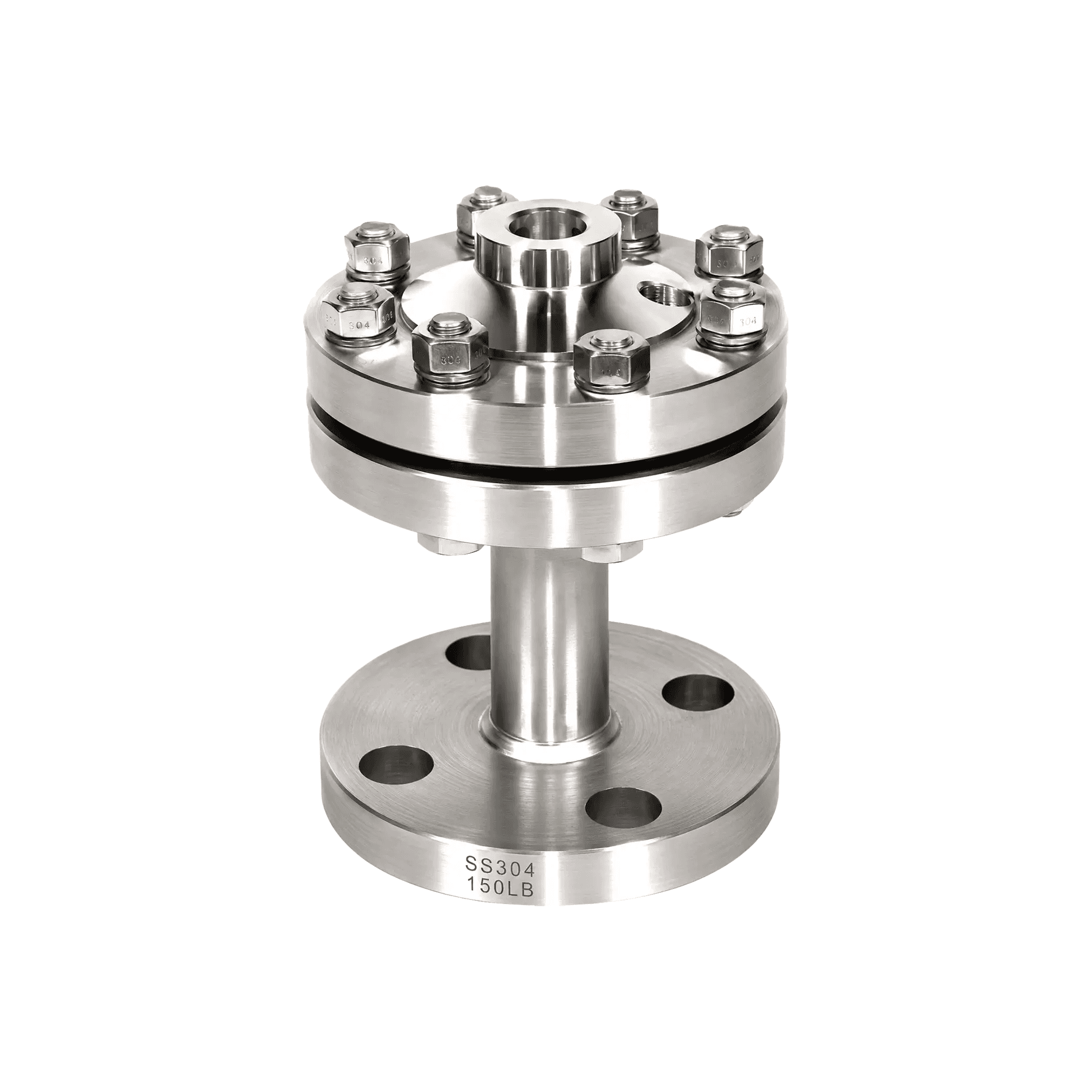

Séparateur à membrane à bride, profil en I TMC19

TEMPSENS · TMC19

Séparateur à membrane à bride, profil en I TMC19

Plage de température : 370°C max

Demander un devis Fiche technique

Catégorie : Capteurs industriels · Séparateurs à membrane

Spécifications par modèle

CaractéristiqueValeur
GénéralitésGénéral
Conception de brideANSI B16.5 / EN 1092-1 / BS-10
Température de stockage-40…+65°C
Température de service370°C max
SouduresMembrane et autres pièces soudées TIG sous argon
Version standardVersion standard
Type de séparateur-1…0…21 bar [Eco] / -1…0…70 bar [Standard] /100…400 bar [High pressure]
Raccordement½" NPT (F) / ½" BSP (F)
Fluide de remplissageSilicon DC 200 [-40…205°C]
Raccord processFlange as per standard between ½ to 1¼"
Type de portée de brideFlat Face / Raised Face / Ring Type Joint
Parties en contactProtection des parties en contact
Revêtement de la chambre inférieure [code E67]Lining on bottom chamber [Code E67]
MatériauPTFE - 2 mm thick
Température de service200°C max.
Revêtement de la membrane [code E68]Lining on Diaphragm [Code E68]
MatériauPTFE - 100 Micron thick
Température de service150°C max
Revêtement de la chambre inférieure et de la membrane [code E69]Coating on Bottom chamber & diaphragm [Code E69]
MatériauPTFE [appliqué par pulvérisation et cuit au four]
Température de service150°C max.
MatériauMatériau de construction
Élément sensibleMembrane
HautASTM A105 / AISI 304 SS / AISI 316 SS
MembraneAISI 316L SS / Monel 400 / Hastelloy C-276 Inconel 600 / Titanium / Tantalum
JointsPTFE [ranges ≤ 70 bar] / Metal [ranges ≥100 bar]
BasASTM A105 / AISI 304SS / AISI 316 SS / AISI 316L SS / Monel / Titanium Hastelloy C-276 / Tantalum / PVC / PVDF Polypropylene / PTFE
Brides d'accouplement et visseriePlated pressed steel [cup type] AISI 304 SS [machined, for seal type R02 & R03]
CapillaireAISI 304 SS / AISI 316 SS
ArmureAISI 304 SS / AISI 316 SS / PVC
Distance déportée0.25 Mtr. to 15 Mtr.
