TEMPSENS · PP-101

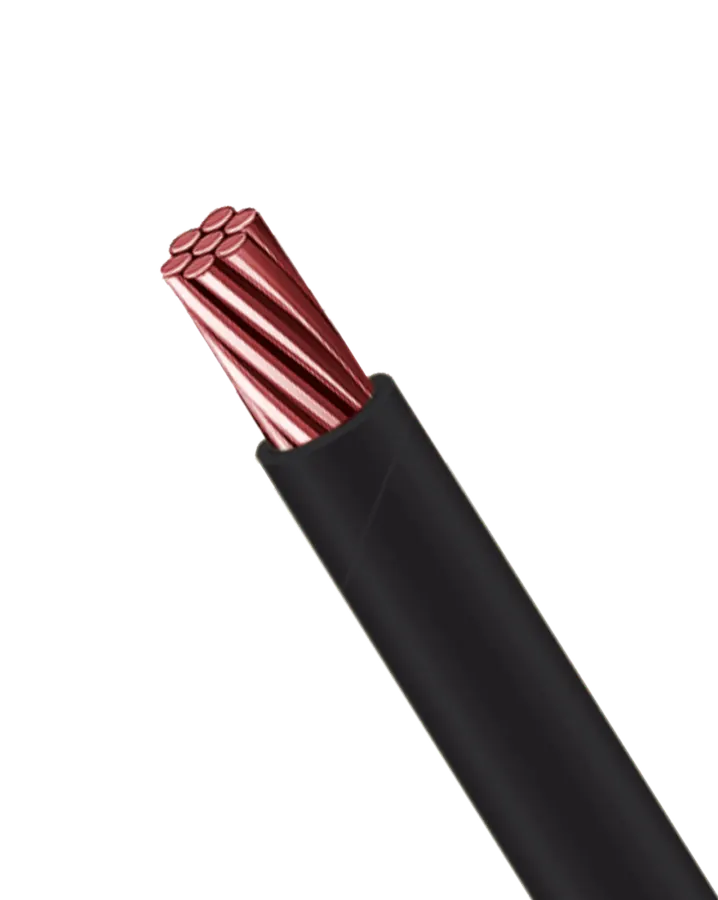

Câble de puissance PP-101
Câble de puissance monoconducteur non gainé, isolation PVC, conducteur rigide classe 1 ou câblé classe 2, 85 °C.
Prix sur demande
Détails
TEMPSENS · PP-201

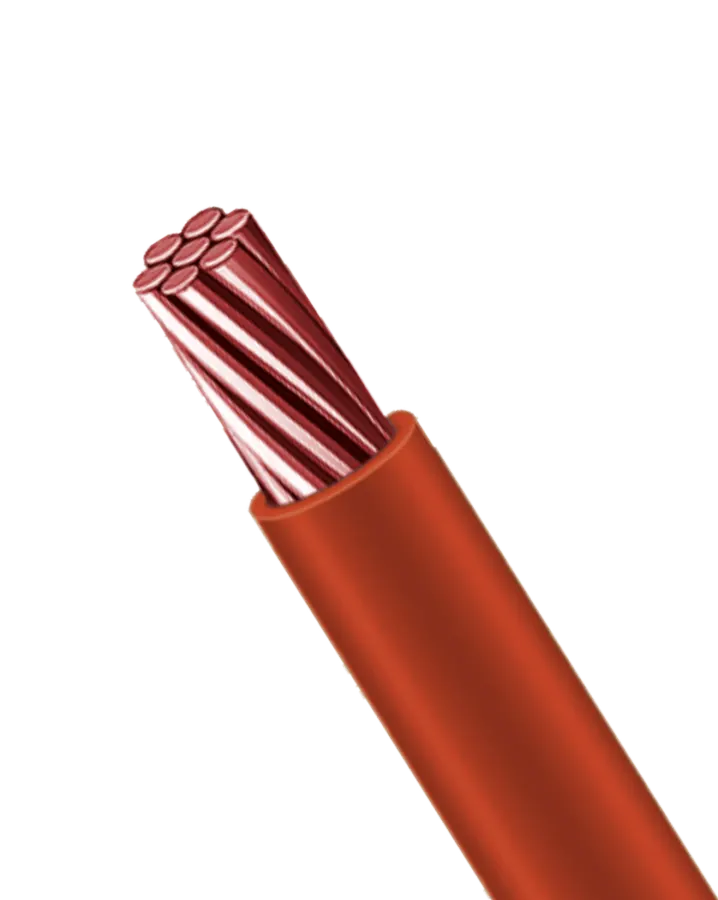

Câble de puissance PP-201
Câble de puissance souple monoconducteur non gainé, isolation PVC, conducteur classe 5 selon IS 8130, 85 °C.
Catégorie : Capteurs industriels · Câbles de puissance & fils de liaison
Spécifications par modèle
| Code de commande du câble | Section (mm²) | Épaisseur d'isolation (nom.) | Diamètre maximal du câble (mm) | Résistance maximale du conducteur à 20 °C — cuivre nu (ohm/km) | Résistance maximale du conducteur à 20 °C — cuivre étamé (ohm/km) | Masse du câble (approx.), kg/km |
|---|---|---|---|---|---|---|
| PP201 | 0.5 | 0.6 | 2.6 | 39 | 40.1 | 9.0 |
| PP202 | 0.75 | 0.6 | 2.8 | 26 | 26.7 | 12.5 |
| PP203 | 1.0 | 0.6 | 3.0 | 19.5 | 20.0 | 15.0 |
| PP204 | 1.5 | 0.7 | 3.4 | 13.3 | 13.7 | 19.5 |
| PP205 | 2.5 | 0.8 | 4.1 | 7.98 | 8.21 | 34.0 |
| PP206 | 4 | 0.8 | 4.8 | 4.95 | 5.09 | 52.0 |
| PP207 | 6 | 0.8 | 5.3 | 3.3 | 3.39 | 72.0 |
| PP208 | 10 | 1.0 | 7.0 | 1.9 | 1.95 | 114.0 |
| PP209 | 16 | 1.0 | 8.1 | 1.21 | 1.24 | 168.0 |
| PP210 | 25 | 1.2 | 10.2 | 0.78 | 0.795 | 258.0 |
| PP211 | 35 | 1.2 | 11.7 | 0.554 | 0.565 | 368.0 |
| PP212 | 50 | 1.4 | 14.0 | 0.386 | 0.393 | 490.0 |
| PP213 | 70 | 1.4 | 16 | 0.272 | 0.277 | 680.0 |
| PP214 | 95 | 1.6 | 18 | 0.206 | 0.210 | 910.0 |
| PP215 | 120 | 1.6 | 20 | 0.161 | 0.164 | 1140.0 |
| PP216 | 150 | 1.8 | 23 | 0.130 | 0.132 | 1408.0 |
| PP217 | 185 | 2.0 | 25 | 0.106 | 0.108 | 1740.0 |
| PP218 | 240 | 2.2 | 28 | 0.080 | 0.081 | 2270.0 |
| PP219 | 300 | 2.4 | 31 | 0.064 | 0.065 | 2810.0 |
Description détaillée
Câble de puissance souple, monoconducteur non gainé, à isolation PVC.
Caractéristiques :
Monoconducteur non gainé, conducteur souple de classe 5 — service 85 °C.
Conducteur : souple, cuivre nu ou cuivre étamé.
Type : souple classe 5 selon l'IS 8130.
Isolation des âmes : PVC, PVC haute température, PVC non propagateur de flamme, PVC FRLS ou LSZH.
Température de service : 85 °C au maximum.
Référence : PP-201
Dans la même famille
TEMPSENS · PP-301

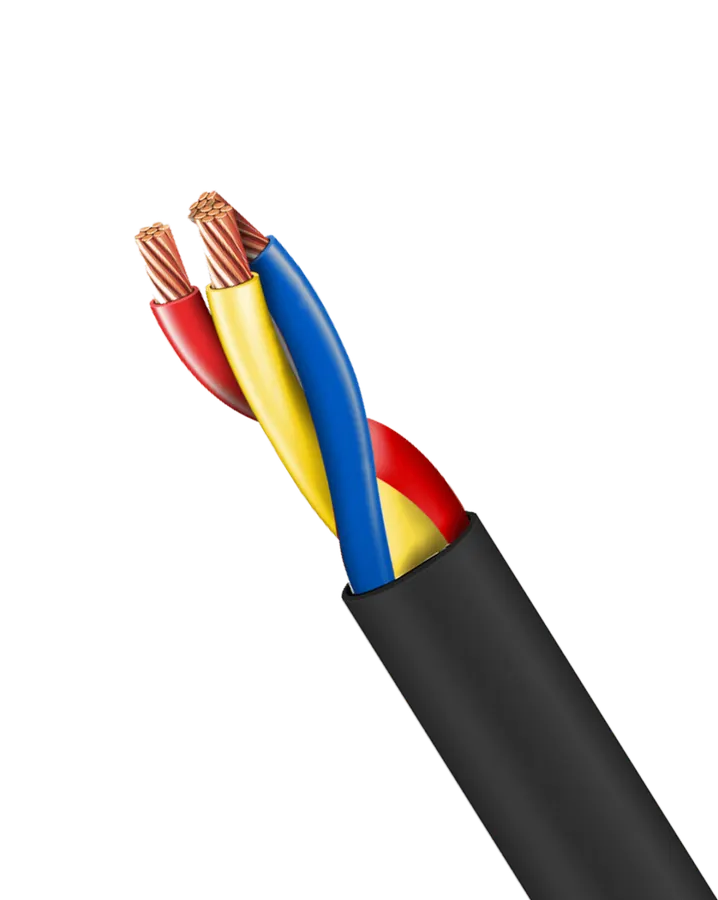

Câble de puissance PP-301
Câble de puissance PP-301 — Construction : PVC — PVC, service jusqu’à 90 °C.
Prix sur demandeDétails
TEMPSENS · PP-401

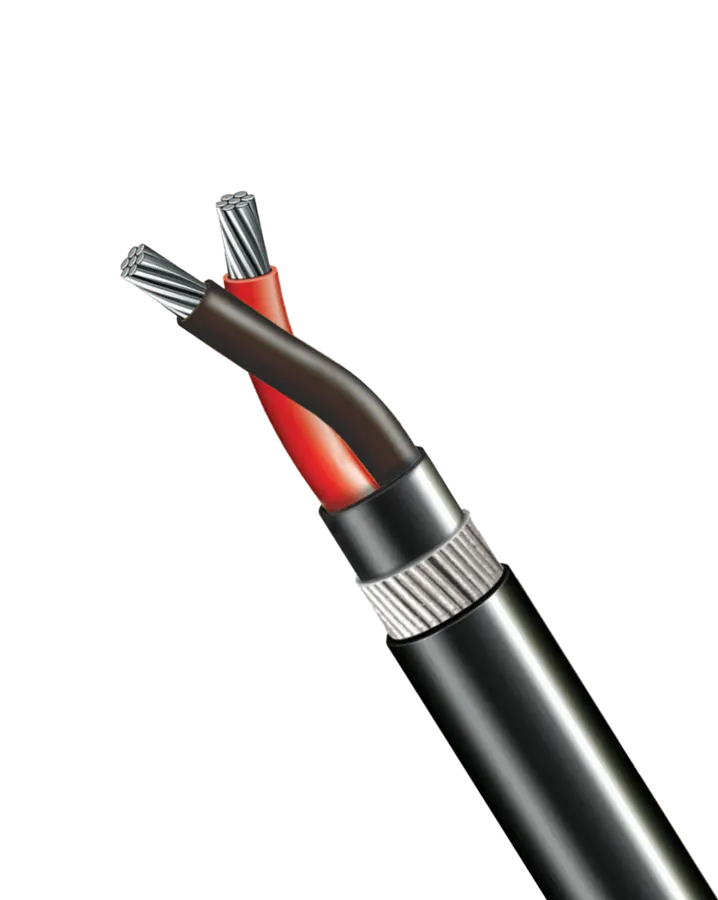

Câble de puissance PP-401
Câble de puissance PP-401 — Construction : PVC — gaine intérieure PVC — armure acier galvanisé, fil rond ou feuillard plat — gaine extérieure PVC, service jusqu'à 90 °C.
Prix sur demandeDétails
TEMPSENS · PP-501

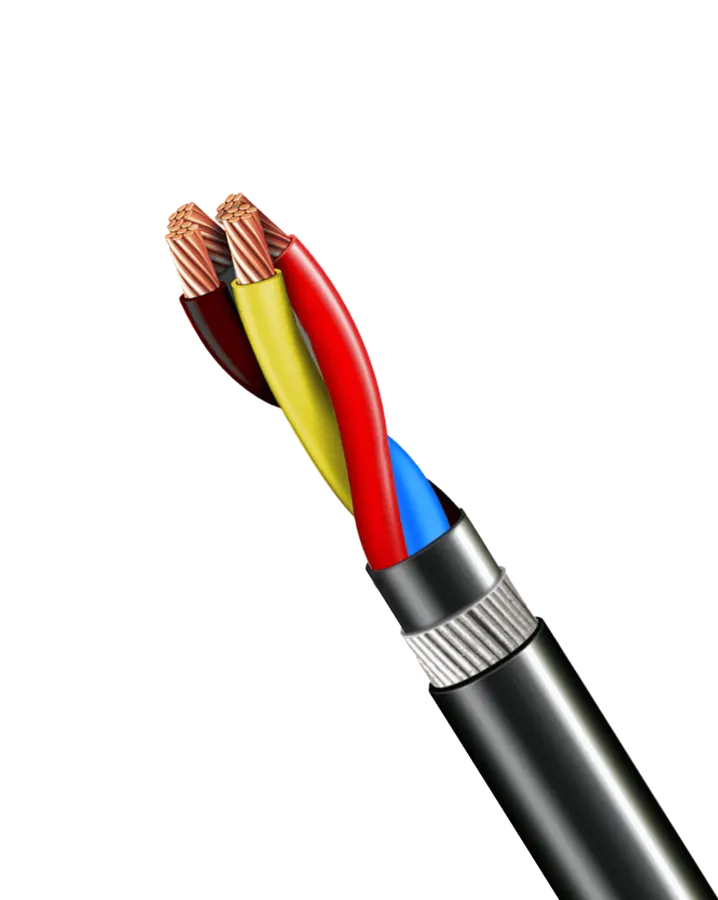

Câble de puissance PP-501
Câble de puissance 3 conducteurs isolé PVC, armure acier galvanisé selon IS 3975, service 90 °C.
Prix sur demandeDétails
